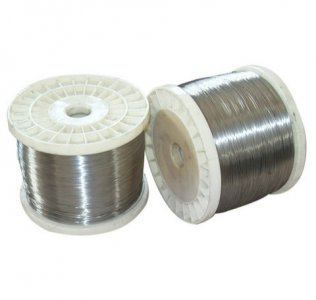

Константан - 2.0842 тел

Купете константанова тел на достъпна цена от доставчика Evek GmbH

Международен аналог

Марка Аналог W. Nr. Aisi Uns En Да поръчате
МНМц43-1.5 2.0842 C72150 CuNi44 Доставка от запаса, в наличност

Можеш да се шегуваш с човек, но не трябва да се шегуваш с името му. Марина Цветаева.

Съединение

Името Constantan (constans) се превежда от латински като "постоянен", "непроменлив", тъй като неговото електрическо съпротивление не се променя при температурни промени. Тази сребристо-жълта сплав съдържа 32-40% Ni, до 60% Cu и до 2% Mn. точка на топене 1260 °C. Специфично тегло 8,9 g/cm³, TKR = 14 x 10 -6 /°C.

Предимства

При 20 °C електрическо съпротивление = 0,48 Ohm mm 2 /m. След стабилизиращо отгряване температурният коефициент на линейно разширение достига 2x10 -6 1 / K, За отгрята сплав - sp \u003d 400 - 500 MPa, er \u003d 40 - 50%, r \u003d 0,46 - 0,48 Ohm mm 2 / m ; за твърдо вещество - sp \u003d 655 - 720 MPa, er \u003d 2 ... 5%, r \u003d 0,46 - 0,52 Ohm mm 2 / m.

недостатъци

Значителен недостатък е значителният термо-ЕМП (40-50 μV / ° C) в комбинация с мед, което ограничава използването му в стабилни резистори и високопрецизни устройства - тъй като нагряването на контактните клеми води до появата на токове, които изкривяват показания. Следователно, ако се изисква висока точност, не се използва константан, а манганин.

Приложение

Constantan намери широко приложение в производството на компенсаторни проводници, реостати, нагревателни устройства. От него се произвежда тел Ø 0,03-5 mm и лента с дебелина до 0,1 mm. Значителният термо-ЕМП на константан в контакт с мед определя използването му в термодвойки за измерване на относително ниски t° до 500 °C. За това обикновено се използват термодвойки, където положителните термоелектроди са желязо, мед и хромел, а отрицателните са константан, алумел и копел.

Химичният състав на константан MNMts 43−1,5% от материала

Ni+Co Fe ° С Si Мн Cu примеси
39 - 41 ≤ 0,5 ≤ 0,1 ≤ 0,1 12 56.1 - 60 общо 0,9

Консумативи

Най-вече константанът се изисква от пирометрията, така че основният вид валцуван метал е тел. Цената му зависи от световните цени на медта и никела - основните компоненти на константана.

Сплавта се доставя в следните форми:

  • Лента (дебелина 0,1-5,0 мм, ширина 3-600 мм).
  • Кръг (Ø 12 mm - 100 mm);
  • Тел (Ø 0,1 - 12 mm);

Физични свойства на константанова сплав МНМц 43-1,5 при 20 °C

Твърдост, мека сплав HB 10 -1 Твърдост, твърда сплав HB 10 -1 Точка на топене, °C: Температура на гореща работа, °C: Температура на отгряване, °C:
380−480 MPa 620−720 MPa 1350 1170 - 920 870 - 950
